Усилитель

Печатная плата подойдет как для повседневной носки, так комплект лампового усилителя E305 полевого транзистора алмаз аудио усилитель дифференциальный усилитель чистый задний мощности, Профессиональный усилитель мощности

927,59 руб.

Защита Покупателя

Гарантия возврата денег Возврат за 15 дней

информация о продукте

Характеристики товара

  • Артикул: e305
  • Упаковка: Да
  • Каналы: 1
  • Максимальная мощность на канал: Более 200 Вт
  • Бренд: QXMY
  • channel: mono amplifier board
  • Amplifier type: No pre-amp( rear amp )
  • Circuit Board: Adjustable Class A
  • Power supply: Dc 18-50V 200W
  • Watt:: 250W 4Ohm
  • Tube series: Discrete tube amplifier
  • Heatsink: not include heatsink
  • Whether assembling: pcb board only
  • Express delivery: Free Shipping
  • Type: Home Amplifier
описание продукта

Accuphase моно усилитель Accuphase E305 полевого транзистора дифференциальный усилитель

Архитектура чистый лихорадка после того, как усилитель доска для "сделай сам"

Эта ссылка только плата pcb



Технические параметры:
Выход мощность: Класс AB-нагрузка 250 Вт/4 Ом; класс A-нагрузка 90 Вт/4 Ом(Общее гармоническое искажение THD + N <0.3%)
Динамик сопротивление: В наличии 4-8 Ом.
Размер печатной платы:42*236 мм.
Мощность питания:DC Dual 18-50 V Трансформатор 200 Вт или более, необходимо заменить выдерживать более высокие напряжения более высокой емкости.

Описание:
1 есть 1% прецизионных резисторов Металлические пленочные резисторы (кроме 1 Вт до 5 Вт 5% точность и отсутствие внешнего чувствительного резистора), использование конденсатора CBB P hilips Cbb конденсаторов, слюдных конденсаторов.
2 электролитических конденсатора имеют черный выпуск, там ELNA и Nichicon, R ubycon и другие известные емкости. Для обеспечения стабильности цепи и очистки от шума.
3. Выберите изолирующий трансформатор аудиоканала конденсатора 1 мкФ Weimaraner конденсаторов, импортированных из Германии, чтобы гарантировать, что каждый канал обеспечивает чистоту и четкость сигнала.
2SC5171, 2SC1930 T oshaba биполярные транзисторы, роль в продвижении трубки.
A970, C2240 T ошиба является низкий уровень шума, высокая мощность транзисторы для звуковых сигналов специальный усиления.
2SK246, 2SJ103 T oshaba хорошее качество основа выделенное звуковое поле высокомощной дифференциальной линии трубы.
2SD669 H itachi импортированный NPN кремний, 2SD669 работает в одном состоянии класса a, положительный и отрицательный полуволновой сигнал только на 2SD669 завершен, поэтому нет искажений кроссовера, но также богата даже гармоникой, тембром есть некоторая влажная роль, и, таким образом, увеличенная плата очень устойчива, В то время как 2SD669 работает в большом 50mA состоянии тока (нормальный ОП ампер, усиление интегрировано только несколько миллиампер), чтобы иметь дело с большими динамическими музыкальными сигналами легко получить наиболее реалистичную производительность звука! Игра ограничит эффект!.
Технические параметры:
Выходная мощность: 250 Вт (4Ω) 250 Вт моно класс AB CPI 90 Вт, 150 Вт (8Ω) 150 Вт моно класс A 50 Вт класс AB
Частотный диапазон: 20 Гц ~ 20 кхз3 Гц ~ 150 кГц (выход 1 Вт)
Общее гармоническое искажение: 0.05% (20 Гц ~ 20 кГц)
Демпфирование: 120 (8 Ом, 50 Гц)
SNR: 110 дБ (входы RCA)
93 дБ (сбалансированный вход)
123дб (входной этап)
Усиление: 128 дБ (после сценический усилитель секции)
Выходное сопротивление стереонаушников: 8 ~ 100 Ω
Детали DIY Примечания для ввода в эксплуатацию:
1) после того, как будет завершена сварки теплоотвод установлен (обратите внимание на трубки и плавники, чтобы быть хорошо изолированы), отрегулировать VR1 (1 K Точность регулируемые резисторы) Потребляемый ток составляет около 50MA, а именно: выходное напряжение через V1 и V2 точка 11MV (Выходное напряжение R30 по сопротивлению 0,22 Ом Значение сопротивления делится на этот колыбельный ток), оба из которых расположены в выходной (выходной) стороне. VR1 против часовой стрелки потребляемый ток становится слишком большим, по часовой стрелке, затем снижена! Питание предложения перед первым поворотом по часовой стрелке после выключения тока, чтобы избежать чрезмерного и недостаточного нагрева огромный радиатор! Безопасность! Не устанавливайте анти Регулируемое сопротивление! Установите ток против часовой стрелки больше
Поддерживающий плавник колыбельный ток регулируется на 50-100ма более подходящий (т. е. 11-22мв), бас очень энергичный и эффективный!
2) средняя точка ноля, регулировка VR2 (500R закрыть регулируемый резистор), так что выход (выход) на земле (т. Е. выход усилителя терминалы на обоих концах) близок к нулю мВ; резистор не вставляется в неправильный может быть отрегулирован до 0 мВ, В худшем случае можно отрегулировать до нескольких милливольт.
Изображения товара:
2

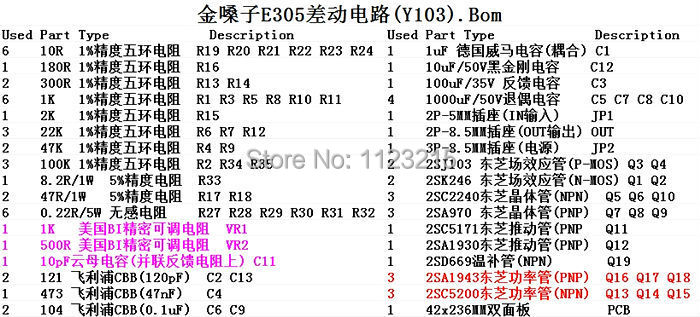

СПИСОК КОМПОНЕНТОВ, включая все компоненты платы
E305 1_y
E305 2_

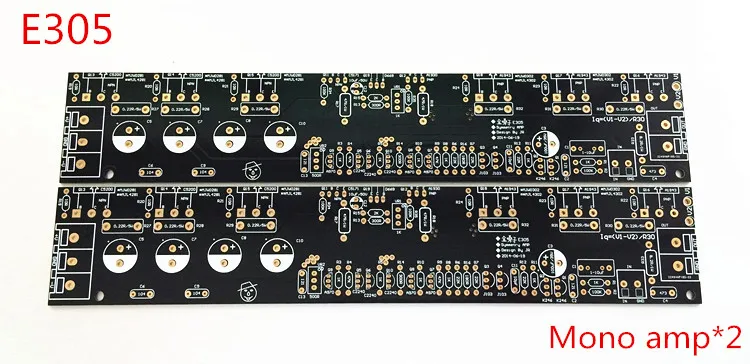

PCB плата имеет защитную пленку с обеих сторон 2
Сделано доскаВ справочных целях
 11

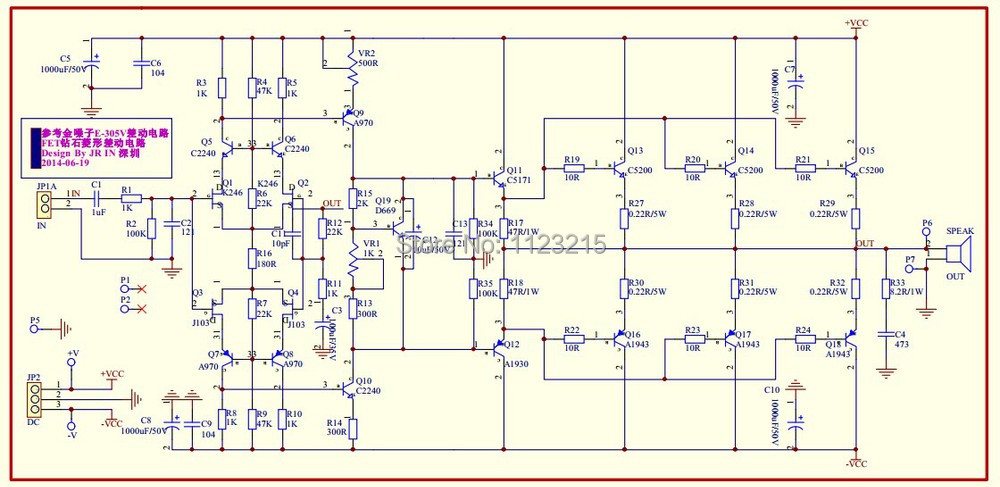

Схема конструкции для справки
Друзья заинтересованы в справочной цепи для обучения и общения!
