Усилитель

Diy kit новый Моно ma9s2 ma-9s2 marantz задний усилитель с DCservo amp и динамик защиты моно усилители домашние 2sa1943 2sc5200 трубки amp

2 322,67 руб.

Защита Покупателя

Гарантия возврата денег Возврат за 15 дней

Обзор Dxxxo ( )
Посылка упакована очень тщательно, отдельное спасибо продавцу. В наборе полный комплект из двух плат и рассыпухи. Транзисторные пары Toshiba 1943/5200, как и просил. Транзисторы ОРИГИНАЛЬНЫЕ, вес 18,3-18,4 грамма. Продавец надежный, ставлю заслуженные пять звёзд. Рекомендую.
информация о продукте

Характеристики товара

  • Упаковка: Да
  • Каналы: 1
  • Максимальная мощность на канал: Более 200 Вт
  • Артикул: ma9s2 diy
  • Бренд: QXMY
  • name: maranzt rear
  • channel: mono amplifier board
  • Circuit Board: Adjustable Class A
  • Power supply: Dc 18-50V 200W
  • Watt:: 250W 4Ohm
  • Tube series: Discrete tube amplifier
  • Heatsink: not include heatsink
  • Whether assembling: DIY KIT (need buyer weld)
  • Express delivery: Free Shipping
  • Type: Home Amplifier
описание продукта

Marantz ma-9s2 задний усилитель моно усилитель с DC servo amp и защиты динамиков 2sa1943 2sc5200 ламповый усилитель

Комплект DIY (требуется Сварка покупателя)

4 шт. 1000 мкФ 50 В вместо 330 мкФ 63 В

Пояснение:

Избегайте, компонент и схема архитектура отличается. Эта линия дороги использует специальныеАлмаз буфера архитектура, Есть пять пар2SC2240/2SA970 + 2 SC2705/2SA1145Состав, на трубе одного типа транзистора находится в авангарде в цене, не дешево 2N5551 и т. д. они подходят только для акустических защитных трубок, регулируемых по сравнению с дорогимиАмериканский BI. MA-9S2 оригинальная машина-это три пары фасонов, дизайн большего объема не может быть, схема увеличивает среднюю точку DC сервопривода,UPC1237 + импортные OmronСхемы защиты динамиков, развязка четырех ruby RUBYCON емкостью 1000 мкФ/50 В является краеугольным камнем хорошей цепи, использование материалов заказ для обеспечения хороших результатов!

Технические параметры:
Выход мощность: Класса AB 250 Вт/4 Ом нагрузки; класс 90 Вт/4 Ом нагрузки(Общее гармоническое искажение THD + N <0.1%)
Динамик сопротивление: Доступно 4-8 Ом.

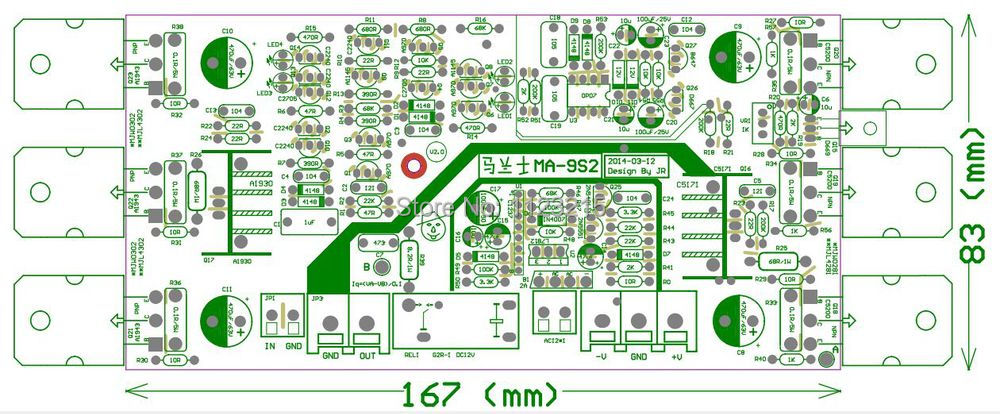

Размер печатной платы:83*167 мм.
Мощность питания:DC двойной 18-50 В Трансформатор 200 Вт или более, необходимость замены выдерживает более высокие напряжения более высокой емкости.

(Выпрямленная и фильтрованная плата питания: мы отмечаем, что эта рекомендация о усилитель мощности выпрямляется и фильтруется через Двойной источник питания постоянного тока после, не напрямую подключен к трансформаторуВыходная мощность: 250 Вт (общее гармоническое искажение THD + N <0.1%), DC + В-50 в, 4 Ом нагрузки измеряется под; Marantz MA-9S2-stage блок питания часть +/В-45 В; двойной 32 В в выпрямительный трансформатор после + В-45 В; Напряжение питания: DC двойной 30-В 50 в (более высокое напряжение требуется для изменения значения напряжения конденсатора фильтра), Рекомендуемый +/-45 В,Размер MAPCB: 83X167 мм, разумный и компактный макет для транзита (один канал во время плавника);)

Дискретная трубка:2SA1943 2SC5200 или NJW0302 NJW0281, классика на трубе (фактической поставки доски).
По умолчанию является2SC5200 2SA1943, Вы можете оставить сообщение, чтобы изменитьNJW0281 NJW0302, Та же цена!
Описание:

Независимо от величины напряжения питания (убедитесь в том, что напряжение в DC + В/-30 в и выше) не должно менять никаких параметров твердого сопротивления для тока приблизительно 1,5 мА, 4,8 мА, 7,5 мА; полученные параметры после повторения после этой регулировки, рабочая currentWas 1000u/50 В), которые могут быть как точки высокого давления, Другой без изменений, введите алмаз буфера сегмент цепи workersif клиент хочет высокого напряжения источника питания (больше, чем DC +/-50 В), только разделительный конденсатор C8, C9, C10, c11 (kitnote :( высокого напряжения объем конденсатора как замена емкость будет относительно пониженное давление) бас погружение глубокий, Теплый бас чувствовать себя очень мягкие ощущения очень удобные listeningHome достаточно большой теплоотвод охлаждающий эффект можно регулировать до 500мА, лихорадка больше! Фактический звук 100 мА очень хороший,

Marantz MA-9S2 прототип для класса AB Усилитель quiescent регулирование тока 100MA-200MA был наиболее удовлетворительным, если вы buyIs 0.1R), Регулятор напряжения составляет 10 мВ ток покоя составляет 100 MAClose до или даже лучше, чем много встроенного усилителя, очень хорошо! Обратите внимание, что выходная мощность неиндуктивного резистора составляет 0,1 R/5 Вт (оригинальная машина обеспечивает, чтобы во все времена среднее напряжение было значительно нулевым, это уровень мВ в единичных цифрах, обычно в пределах 0-6 мВ, Thenplus середины DC servo цепи так, что середины от отладки особенности сервоконтура выход отзывы будет ввести, ток), фагот рядом с точкой в Q18, B точка на выходной стороне, PCB отмечен с; в MA-9S2 усилитель мощности на основе а именно:Выходное напряжение через A и B точка о 10MV (R33 выходного напряжения через резистор 0,1 Ом Сопротивление делится на этот staticfirstПо часовой стрелке поверните несколько кругов! Безопасности! Резисторы не установлены назад!

(Регулируемый резистор установлен анти против часовой стрелки ток покоя будет меньше) сопротивление) делает тока покоя около 100MA, VR1 против часовой стрелки ток покоя становится большим, по часовой стрелке уменьшается! По предложению перед powerAfter завершения сварки установлен теплоотвод (Примечание трубки и плавники, чтобы быть хорошо изолированы), отрегулируйтеVR1 (1 К точность регулируемый electriccommissioning процедура :( просто настроить ток покоя линии, середины Бесплатная отладки)

Изображения продукта:

Обратите внимание, что этот усилитель мощности выпрямляется и фильтруется источник питания постоянного тока после двойного, не напрямую подключен к трансформатору o
Рекомендуемый магазин Исправлен и фильтруется с трубчатой защитной силовой полосой:
new low

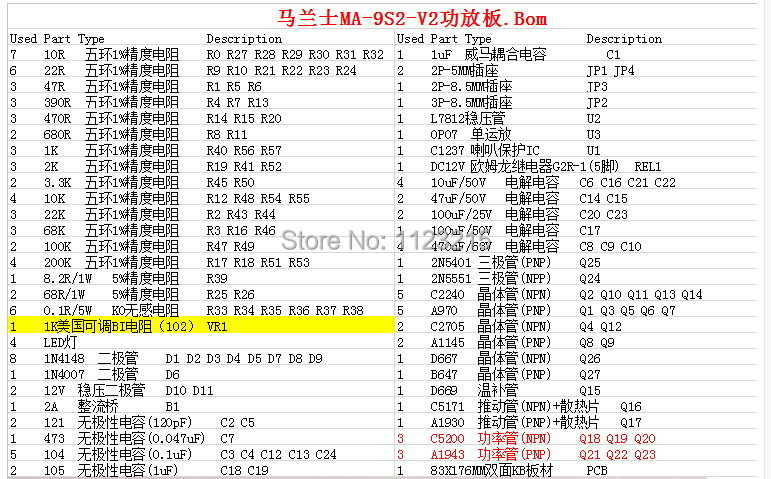

СПИСОК КОМПОНЕНТОВ, включая все компоненты платы
3

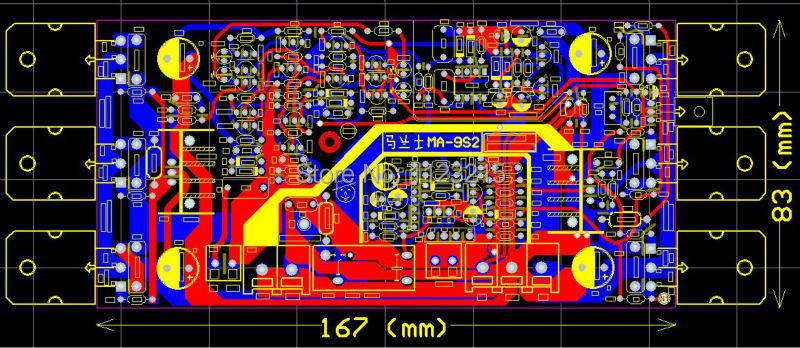

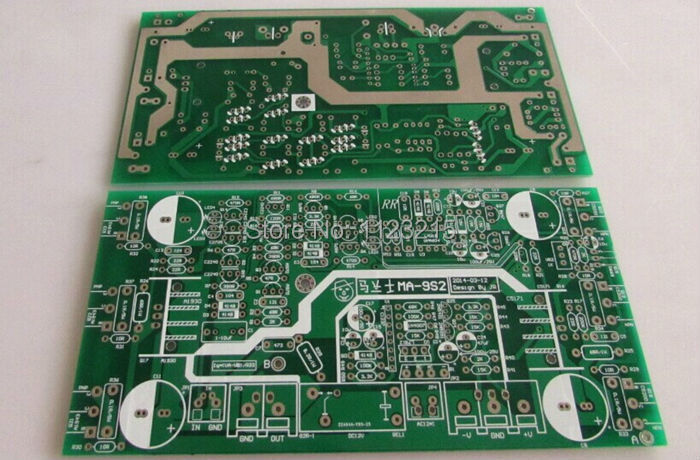

И другие PCB спереди и сзади выше, высокоточный источник питания и выход обрабатываются как обработка олова, входная часть, защита динамика, DC сервопривод, блок питания и другие строго разделены, все место немного заземлено к входному источнику питания.
45

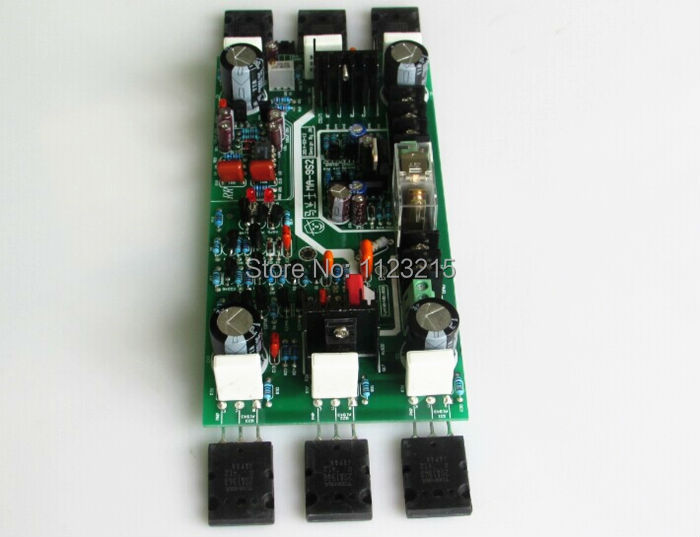

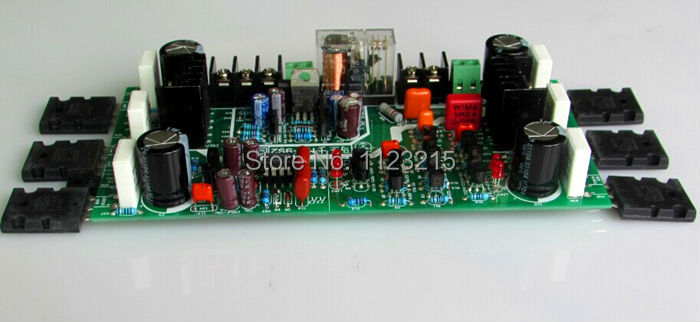

Общая разумно компактная компоновка, вход и выход и защита динамика, сервопривод постоянного тока и другие детали разумны отдельно
6

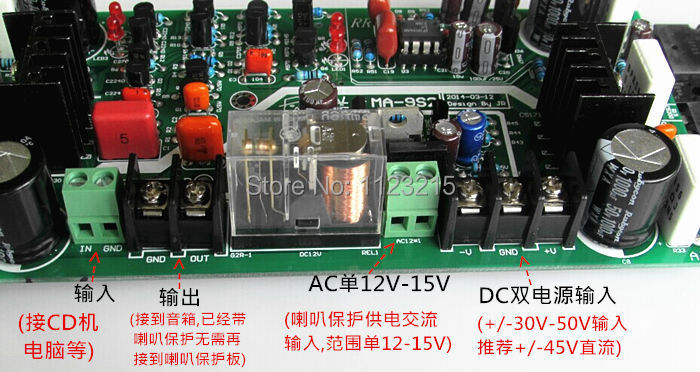

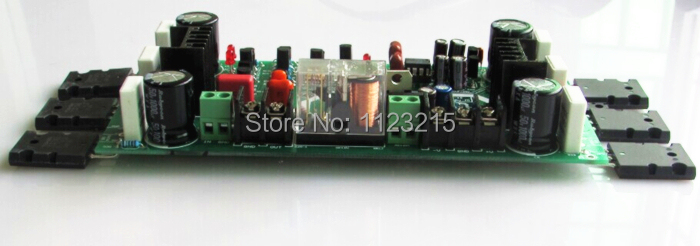

Вход, выход, защита динамика AC блок питания вход DC Блок питания входные усилители разработаны в том же направлении, простая установка z машина!

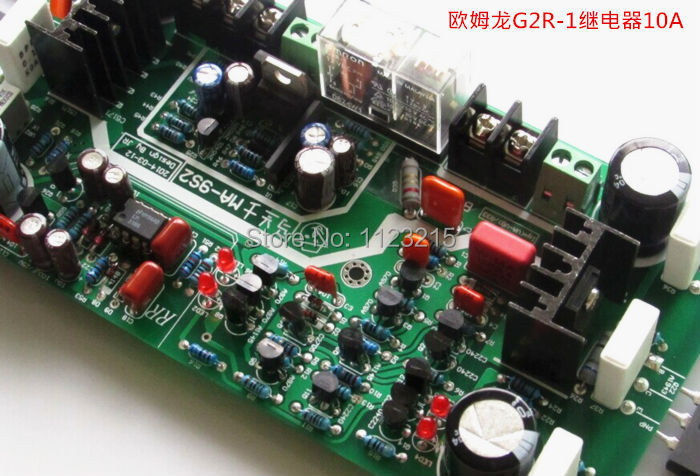

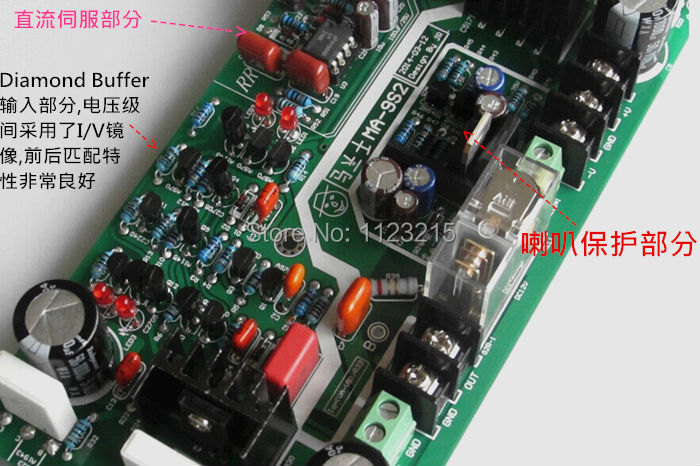

107Динамик защиты UPC1237 + импортные Omron G2R-1 DC12V 10A реле11
Каждая отдельная часть в целом является разумной, обеспечить общий уровень шума очень высокий, низкий уровень шума почти неслышно низкий
12

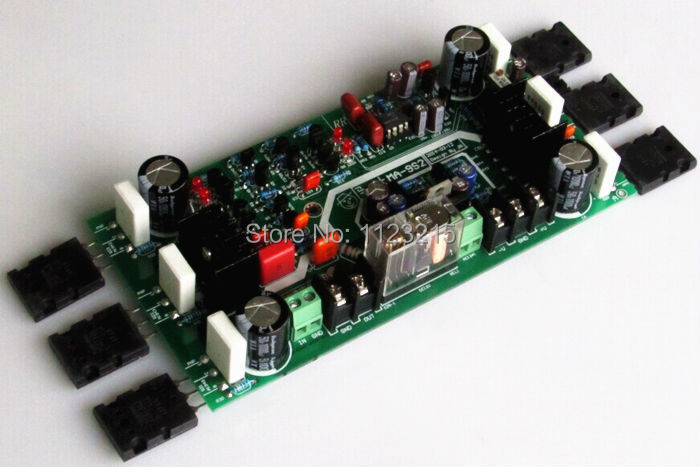

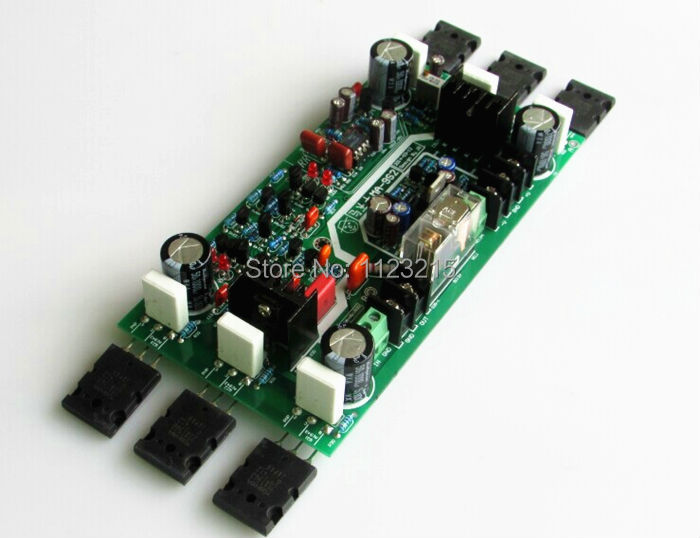

Общая картина, рациональное распределение, оригинальная линия три пары фасонов.
Дискретная трубка:2SA1943 2SC5200 или NJW0302 NJW0281, классика на трубе (фактической поставки доски).
По умолчанию является2SC5200 2SA1943, Вы можете оставить сообщение, чтобы изменитьNJW0281 NJW0302, Та же цена!
138
Размер платы усилителя, очень подходит для машины, качество звука также очень ОК, известный машинный контур!
AccuphaseСхема Работа и звук хорошие, с0 шума, когда вы закрываете VOL
BoArd должен работать с радиатором,
Теплоотвод и изолированный корпус IC do
Эта ссылка не включает теплоотвод
9
Эта ссылка является ценовым каналом, требуется два канала из 2,0, пожалуйста, возьмите две ссылки. Большое спасибо.
Схемотехника для справки
9141516Друзья, интересующиеся эталонной схемой для обучения и общения!
