Усилитель

Новый krell моно усилитель ksa100 mk2 класс A 100 Вт усилитель настольная игра обновленная версия потребительская задний усилитель может добавить предусилитель

6 334,53 руб.

Защита Покупателя

Гарантия возврата денег Возврат за 15 дней

Обзор Vxxxh (RU)
Ждал 1 месяц. Качественный монтаж. В работе не проверял.
информация о продукте

Характеристики товара

  • Упаковка: Да
  • Каналы: 1
  • Максимальная мощность на канал: Более 200 Вт
  • Бренд: QXMY
  • Артикул: ksa100mk2
  • name: krell rear
  • channel: mono amplifier board
  • Circuit Board: Adjustable Class A
  • Power supply: Dc 18-50V 350W
  • Watt: 350W 4Ohm
  • Tube series: Discrete tube amplifier
  • Heatsink: not include heatsink
  • Whether assembling: Fully Assembled and Tested
  • Express delivery: Free Shipping
  • Type: Home Amplifier
описание продукта

KSA100 MKII класс A 100 Ватт усилитель платы



KSA100 Модернизированная версия усилителя CPI



Эта ссылка не включает радиатор



Полностью собран и протестирован







Новая версия платы:KSA100 MK2 G1_yKSA100 MK2 G2_





Технические параметры:

Выход мощность: Класс AB-нагрузка 300 Вт/4 Ом; класс A-100 Вт/нагрузка 4 Ом(Общее гармоническое искажение THD + N <0.3%)

Динамик сопротивление: В наличии 4-8 Ом.

Размер печатной платы:61*236 мм.

Мощность питания:DC Dual 18-50 V Трансформатор 400 Вт или более, необходимо заменить выдерживать более высокие напряжения более высокой емкости.

Отдельные трубки:2SA1943 2SC5200 или NJW0302 NJW0281, классика на трубке (фактическая доставка досок).
По умолчанию2SC5200 2SA1943, Вы можете оставить сообщение, чтобы изменитьNJW0281 NJW0302Одинаковая цена!

О KSA100MK2:
Модернизированная версия, переданная поколение crew KSA100 этого комплекта из США Nilfisk KRELL линии оригинальной линии KSA100 mkipart дороги после класса; линейная архитектура очень хороша, две дополнительные входные дифференциальные симметрии от T oshaba superger 2SC2240/2SA970As стабильность эффекта очень хорошая! Фактический эффект прослушивания баса проницаемость очень хороший, есть тяжелые проникающие в сердце ощущения! каждая деталь высокочастотной производительности очень четкая, четыре пары трубчатого выхода, чтобы справиться с ней домашние динамики, напольные ящики, толкающие большие аппетитные слишком легко, конечно, достаточно мощности в случае силового трансформатора...
Линия динамика добавила защиту, мгновенное отключение задержки машины, среднюю точку защиты постоянного тока и функции защиты от перегрузки по току, такие как улучшение
Энергия, установленная для клиентов, которая очень удобна, интегрированная защита динамиков просто добавьте фильтр в блок питания!


Описание:

1 есть 1% прецизионных резисторов Металлические пленочные резисторы (кроме 1 Вт до 5 Вт 5% точность и отсутствие внешнего чувствительного резистора), использование конденсатора CBB P hilips Cbb конденсаторов, слюдных конденсаторов.

2 электролитических конденсатора имеют черный выпуск, там ELNA и Nichicon, R ubycon и другие известные емкости. Для обеспечения стабильности цепи и очистки от шума.

3. Выберите изолирующий трансформатор аудиоканала конденсатора 1 мкФ Weimaraner конденсаторов, импортированных из Германии, чтобы гарантировать, что каждый канал обеспечивает чистоту и четкость сигнала.

2SC5171, 2SC1930 T oshib биполярные транзисторы, роль в продвижении трубки.

A970, C2240 T ошиба является низкий уровень шума, высокая мощность транзисторы для звуковых сигналов специальный усиления.


2SD669 H itachi импортированный NPN кремний, 2SD669 работает в одном состоянии класса a, положительный и отрицательный полуволновой сигнал только на 2SD669 завершен, поэтому нет искажений кроссовера, но также богата даже гармоникой, тембром есть некоторая влажная роль, и, таким образом, увеличенная плата очень устойчива, В то время как 2SD669 работает в большом 50mA состоянии тока (нормальный ОП ампер, усиление интегрировано только несколько миллиампер), чтобы иметь дело с большими динамическими музыкальными сигналами легко получить наиболее реалистичную производительность звука! Игра ограничит эффект!.

Технические параметры:
Выходная мощность: 300 Вт (4Ω) 250 Вт моно класс AB CPI 100 Вт, 150 Вт (8Ω) 150 Вт моно класс A 300 Вт класс AB
Частотный диапазон: 20 Гц ~ 20 кхз3 Гц ~ 150 кГц (выход 1 Вт)
Общее гармоническое искажение: 0.05% (20 Гц ~ 20 кГц)
Демпфирование: 200 (8 Ом, 50 Гц)
SNR: 110 дБ (входы RCA)
93 дБ (сбалансированный вход)
123дб (входной этап)
Усиление: 128 дБ (после сценический усилитель секции)
Выходное сопротивление стереонаушников: 8 ~ 100 Ω
Детали DIY Примечания для ввода в эксплуатацию:

1) после завершения сварки установлен радиатор (Примечание трубы и плавники хорошо изолированы), отрегулируйте VR2 (5 K) точность можетСопротивление передачи делает ab доску выше двух точек (расположенную рядом с реле Omron) напряжение 22 мВ, где тихий ток100мА/труба (22мв разделена на 0,22 сопротивление), и так далее...
KSA100 MKII Оригинальный дизайн для ИПЦ 100 Вт, ток накаливания регулируется до около 550ма (т. е. две линии abРегуляторы напряжения около 120 мВ), радиатор клиента если достаточно большой, то (канал требует 3 кг выше) может самостоятельно отрегулировать
Класс A amp; amp за исключением CPI внимание должно быть достаточным охлаждающим трансформатором питания должно быть достаточно большим, и конденсатор фильтра20000 микрофарадов как минимум один канал, предложенный 40 000, в противном случае потребление тока из-за группы больше, недостаточный источник питания, и фильтрация,В результате увеличится искажение! Регулировка звука класса A и B (около 200 мА)-хороший выбор;
2) в середине ноль, настройки, VR1 (5 K) закрыть регулируемый резистор так, что на выходе (выход) для заземления (например, выходной терминал усилитель
Оба конца) близка к нулю мВ; отладка.
Высокая Напряжение вопросы:
В том случае, если клиент желает высоковольтный источник питания; Высокий каблук (выше DC +/-с алюминиевой крышкой, 50В), просто разорвать конденсаторы C18, C19, C23, C24(Комплект для 1000 мкФ/с алюминиевой крышкой, 50В) и C16, C21 (люкс 220 мкФ/с алюминиевой крышкой, 50В) может быть заменен на высокое давление точек, другие электрическиеБез изменений содержания и параметров, высокое напряжение подходит для класса A и B, если клиент хочет, чтобы напряжение машины CPI не должно превышать 45 вОригинал напряжение машины составляет 45 в, напряжение слишком высокая температура ИПЦ огромный плюс нестабильность, Машины Низкого Давления являются большинством!
Параметры:
Размер печатной платы: 61X236 мм
Напряжение питания: DC dual 30-50 в (более высокое напряжение требуется для изменения значения фильтра конденсатора), рекомендуется +-45 В (оригинальное напряжение линии)
Выходная мощность: 300 Вт (общее гармоническое искажение THD + N <0.1%), DC +-45 В, была измерена нагрузка 4 Ом;

Изображения товара:
Обратите внимание, что эта мощность усилителя восстанавливается и фильтруется источник питания постоянного тока после двойного, не непосредственно подключен к трансформатору
Рекомендуемый магазин восстановлен и фильтрован с трубчатой прокладкой питания:

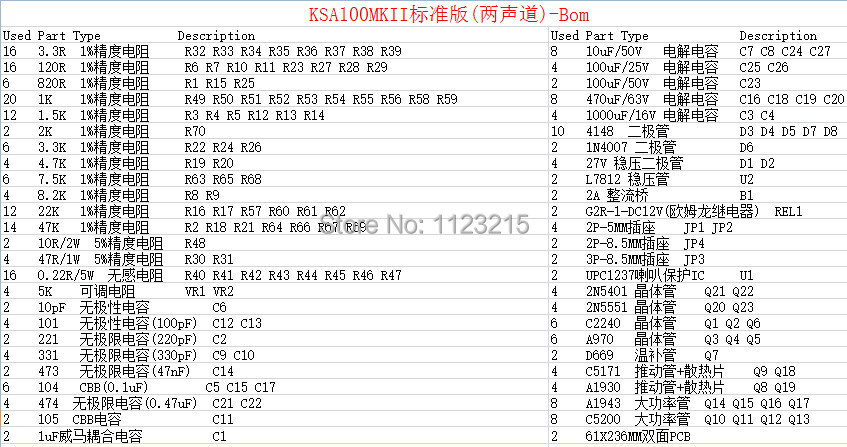

mk2 bom
СПИСОК КОМПОНЕНТОВ, включая все компоненты платы

KSA100 MK2 G1_yKSA100 MK2 G2_
PCB как показано выше, где была произведена большая обработка олова, чтобы обеспечить большой ток через

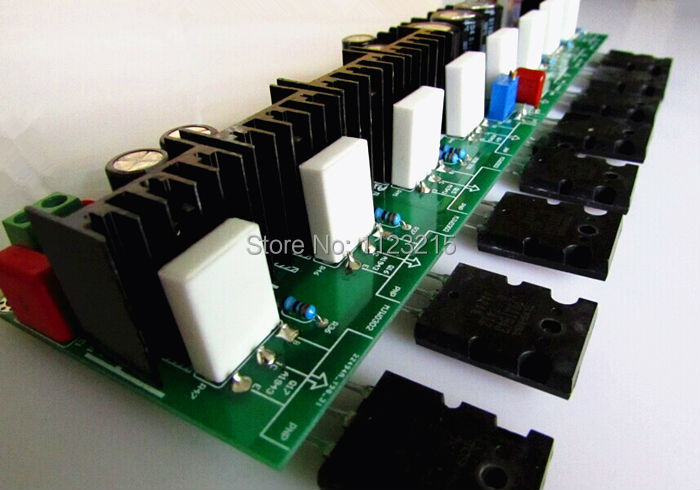

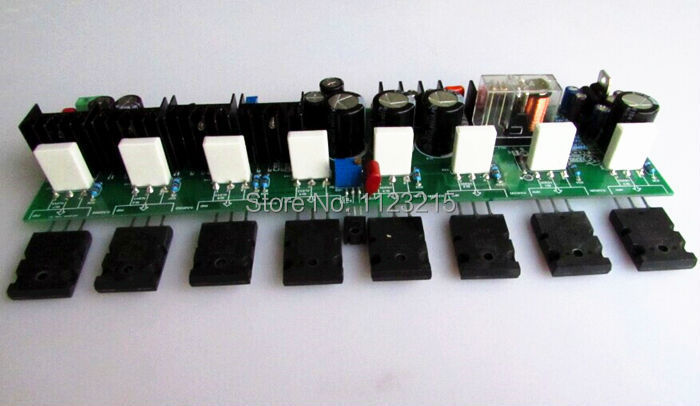

В реальное фото товара:
43

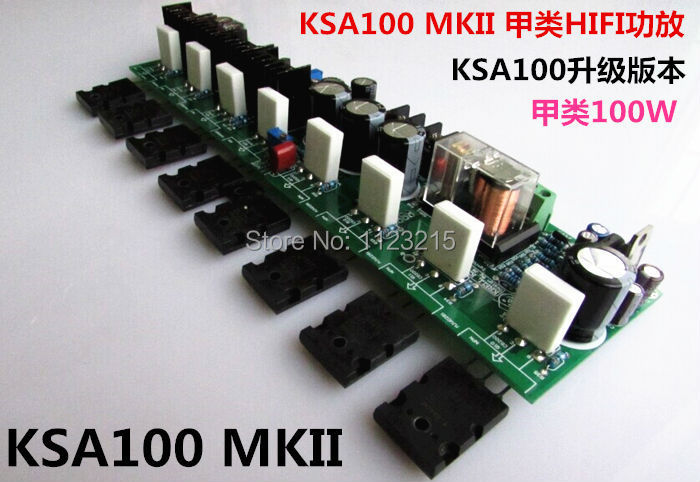

Американская KRELL KSA100 поколение команды обновленная версия KSA100 MKII оригинальная линия!
65

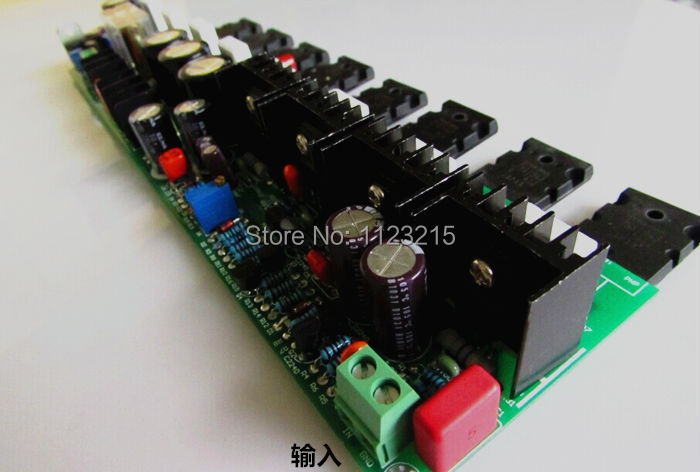

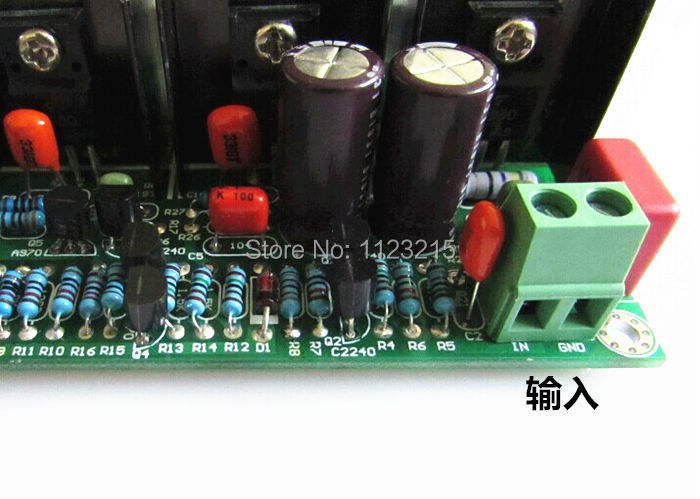

Сигнал Вход
7

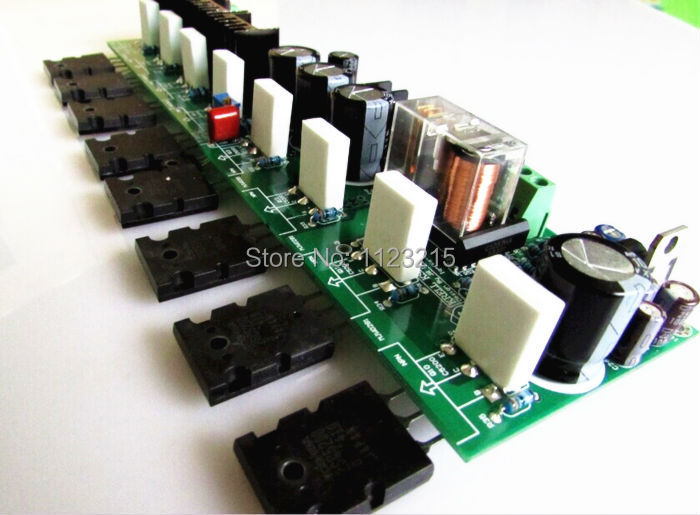

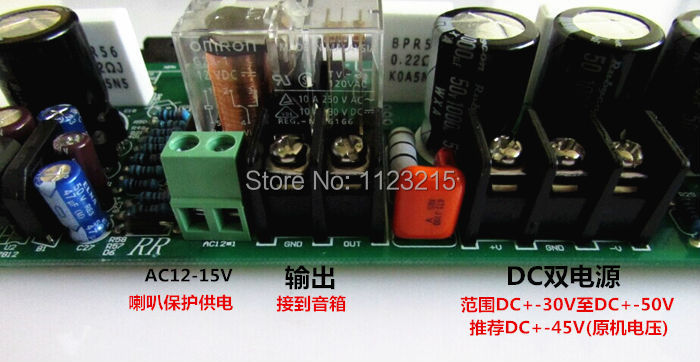

Динамик защита, выходной усилитель питания интерфейс, как показано выше, защита динамика от импортных OMRON G2R-1
10A реле серебряные контакты и UPC1237 состав.
8
Общий макет каждой трубы материал fever, отделочных конденсаторов для четырех импортированных Рубин 1000 мкФ/с алюминиевой крышкой, 50В
9
Выход для импорта неиндуктивного резистора 0.22R/5 W * 8.
10

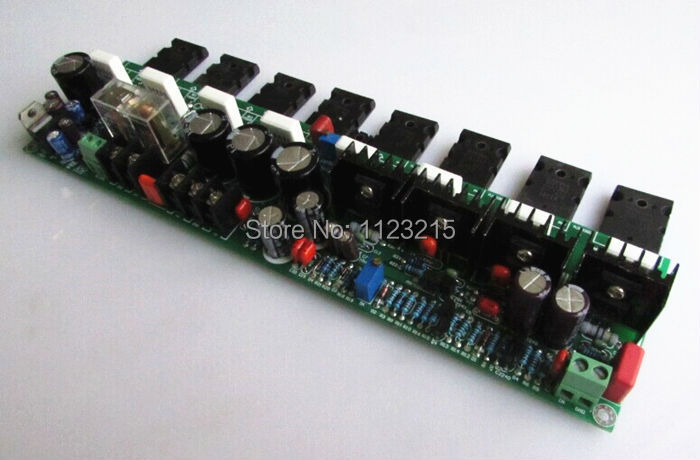

Четыре пары трубчатого выхода, сильная мощность, бас шок!
11

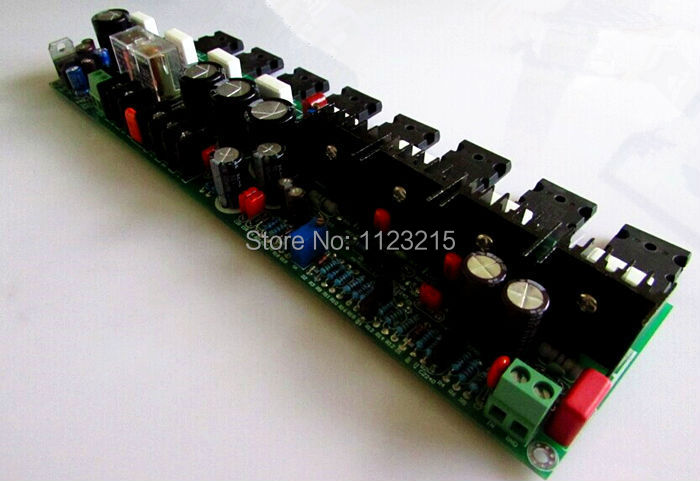

Общая разумная компоновка, 0 низких шумов!
12
Схема диаграммы ниже для вашей справки (см. неполный, пожалуйста, откройте сохранить по мере увеличения компьютера)
mk2 dianmk2 anmk2 pcb
Схема конструкции для справки
Друзья заинтересованы в справочной цепи для обучения и общения!
