Усилитель

Зеркало дизайн отделка accuphase моно усилитель accuphase E405 чистый усилитель постоянного тока доски защиты двух каналов динамик усилитель

6 330,77 руб.

Защита Покупателя

Гарантия возврата денег Возврат за 15 дней

Обзор IxxxV (RU)
Товар соответствует описанию. Очень качественно упакован. Доставка около месяца. В работе не проверял. После проверки отпишусь. Спасибо. Могу рекомендовать продавца.
информация о продукте

Характеристики товара

  • Максимальная мощность на канал: Более 200 Вт
  • Упаковка: Да
  • Каналы: 2 (2.0)
  • Артикул: e405
  • Бренд: QXMY
  • name: accuphase rear
  • channel: mono amplifier board
  • Circuit Board: Adjustable Class A
  • Power supply: Dc 18-50V 300W
  • Watt:: 30W 4Ohm
  • Tube series: Discrete tube amplifier
  • Heatsink: not include heatsink
  • Whether assembling: Fully Assembled and Tested
  • Express delivery: Free Shipping
  • Type: Home Amplifier
описание продукта

Эта ссылка-два канала из 2.0

Технические параметры:4 шт. крышка вместо 330 мкФ 63 В
Выход мощность: Класс ab-300 Вт/4 Ом нагрузка; класс составляет 100 Вт/4 Ом нагрузки(Общий коэффициент гармоник THD + N <0.3%)
Динамик сопротивление: В наличии 4-8 Ом.
Размер печатной платы:59*236*1.6 мм.
Мощность питания:DC двойной 18-50 В Трансформатор 300 Вт или более, необходимость замены выдержит повышенную напряжение повышенной емкости.
Дискретная трубка:2SA1943 2SC5200 или njw0302 njw0281, классика на тубе (фактическая доставка досок).
По умолчанию является2SC5200 2SA1943Вы можете оставить сообщение, чтобы изменитьNJW0281 NJW0302, Такая же цена!
О E405:
AccuphaseE405 является обновленной версией E305, E305 принадлежит инфраструктуре Diamond FET двойной дифференциальный вход
Имеет очень низкие кроссоверные искажения, в отличие от E405 E305-это чистый DC, вся линия-не Соединительный конденсатор, ни
Обратная связь конденсатора, это текущий негативный тип обратной связи, с отличной динамической реакцией и глубиной погружения, эта строка Reference Золотой голос E405
Чистый этап, с сервоконтуром DC (обслуживается очень низким уровнем шума OP07), реле OMRON + C1237 подушка для сидения
Колонки для вашего сопровождения; Увеличьте выходную перегрузку текущей защиты там.
E405 звуковые характеристики: естественный тонкий, звук широкий, большой динамический эффект очень хорош, самая большая особенность-бас погружается глубоко.
Алмазный алмаз FET делает двойной дифференциальный вход, эффективно подавляет искажения кроссовера, чистая архитектура постоянного тока позволяет динамическому реагированию очень хорошо, DC Servo обеспечивает midpoint почти ноль, актуальный 1МВ вверх и вниз, очень глубокий бас дайв!
Описание:
1 есть 1% прецизионных резисторов металла резисторы (кроме 1 Вт до 5 Вт 5% Точность и нет внешний чувство резистора), применение CBB конденсатора P hilips CBB конденсаторы, MICA конденсаторы.
2 электролитических конденсаторов имеют черное издание, там ЭЛНА и нихикон, RUBYCON и другие известные емкости. Для обеспечения устойчивости цепи, а также шумоподавления очистите.
3 Выберите аудиосоединительные конденсаторы 1 мкФ weimaraner, импортируемые из Германии, обеспечить, чтобы каждый канал обеспечивал, чтобы маленький сигнал чистый и чистый звук.
2SC5171, 2sc1930 T oshiba биполярные транзисторы, роль-продвигать трубку.
A970, C2240 T oshiba-это низкий уровень шума, высокая мощность аудио-транзисторов, предназначенных для усиления.
2SK246, 2SJ103 T oshiba хорошее качество фундамента специализированное звуковое поле высокосиловой дифференциальной линии трубы.
2sd669 H itachi импортная NPN Кремниевая трубка, 2sd669 работает в одном конце класса a статус, положительный и отрицательный полуволновой сигнал один на 2sd669 завершен, так что нет кроссовера искажения, но также богатая даже гармошкой, тембр есть какая-то влажная роль, и, таким образом, расширенная плата очень устойчива, В то время как 2sd669 работает в большом 50м текущем статусе (обычный Op Amp, усиление интегрировало только несколько миллиметров), иметь дело с большими динамическими музыкальными сигналами легко получить максимально реалистичную звуковую производительность! Плей лимит эффект!.
Технические параметры:
Выходная мощность: 300 Вт (4ом) моно-класс ab cpi 100 Вт, (8ом) 150 Вт моно класс A 100 Вт класс ab
Частотный диапазон: 20 Гц ~ 20khz3hz ~ 150 кГц (1 Вт выход)
Коэффициент гармоник: 0.05% (20 Гц ~ 20 кГц)
Демпфирование: 180 (8ом, 50 Гц)
SNR: 110дб (входы RCA)
93дб (балансный вход)
123дб (Входная Стадия)
Коэффициент усиления: 128дб (после ступенчатой секции усилителя)
Части DIY ввод в эксплуатацию Примечания:
Шаги отладки:
1: сварено правильно установило теплоотвод (примечание для проверки теплоизоляции между бастом и плавниками); первый корректирующий дифференциальный уровень входного тока 2ма: регулятор VR1 (500р) регулируемый
Сопротивление так, что C, D два напряжения 2 В (IE R9 (1 К) напряжение через резистор); при входе дифференциального тока 2ма, это значение является лучшим качеством звука. C, d точки
Доска с маркировкой; картинка ниже обозначена методом отладки
2: bassoon quiesent ток 100мА: Регулировка регулируемого резистора vr2 (1 К) таким образом, что A и B два напряжения 22мв, где quiestion ток i = 22mv/0.22R сопротивление
Это 100мА; если клиентский плавник достаточно большой, чтобы увеличить текущий ток, общие 100MA-300MA звук лучше.
Изображения продукта:
Обратите внимание, что эта мощность усилителя Исправлена и фильтрует источник питания постоянного тока после двойного, не непосредственно подключен к трансформатору ой
Рекомендуем Интернет-магазин Исправлен и фильтруется с помощью трубы, защищенного от трубы:
405
Перечень компонентов, включая все компоненты совета
2
Pcb на спинке большого текущего места
Имеют Оловянное покрытие для обеспечения адекватного потока большого тока
3
Плата PCB обозначена значением каждого оригинала,
Поделки очень удобные.
9

Черный 3Pin dC Мощность входных клемм: + V GND-V выберите Dual 18-50 В DC напряжение. Зеленые Клеммы: 12 В AC 20-30 Вт

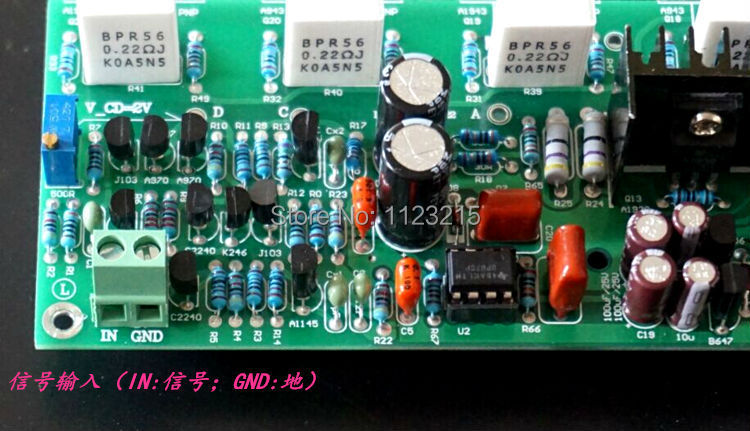

8

В GND является сигнальным входом
10
Алмазный алмаз FET делает двойной дифференциальный вход, эффективно подавляет искажения кроссовера, чистая архитектура постоянного тока позволяет динамическому реагированию очень  Хорошее,
AccuphaseЗеркало дизайн
11
1: сварено правильно установило теплоотвод (примечание для проверки теплоизоляции между бастом и плавниками); первый корректирующий дифференциальный уровень входного тока 2ма: регулятор VR1 (500р) регулируемыйСопротивление так, что C, D два напряжения 2 В (IE R9 (1 К) напряжение через резистор); при входе дифференциального тока 2ма, это значение является лучшим качеством звука. C, d точкиДоска с маркировкой; картинка ниже обозначена методом отладки
2: bassoon quiesent ток 100мА: Регулировка регулируемого резистора vr2 (1 К) таким образом, что A и B два напряжения 22мв, где quiestion ток i = 22mv/0.22R сопротивление
4
По умолчанию является2SC5200 2SA1943,
Вы можете оставить сообщение, чтобы изменитьNJW0281 NJW0302, Такая же цена!
5
Усилитель доски размер, очень подходит для машины, качество звука тоже очень ОК, хорошо известный машинный контур!
6
AccuphaseСхема Производительность и звук хорошие, с0 шума, когда вы закрываете Vol
BoАРД должен работать с радиатором,
HeatSink и IC Do Insulated Enclosure
7
Эта ссылка не включает теплоотвод
12
Эта ссылка-два канала из 2.0
Схемотехника для справки
13_
14_
15_
Друзья интересуют эталон для обучения и общения!
